INA 3221 电阻分压 采集 大电压

2024-10-25 / 0 评论 / 1022 阅读

INA 3221  电阻分压 采集 大电压


INA3221 是一款三通道、 高侧电流和总线电压监视器

电压检测 ± 32V

电流检测 ± 3.2A


我需要采集 光伏板 电压, INA3221 超过 32V 以上就无法采集

实际中当电池充满电后。光伏板会空载产生超过 45V 的电压 为此还烧了一个 INA3221 芯片 电压过高

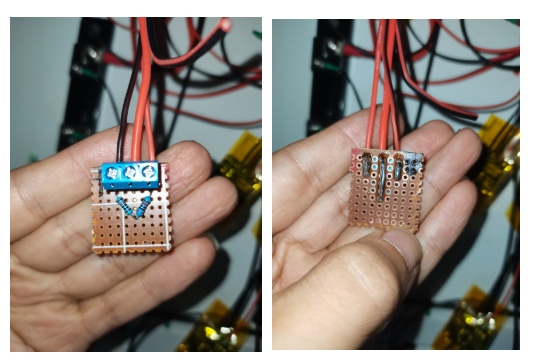

由此需要分压 采集 ,下面是自己做的 一个简单粗暴的 电阻分压器

20K 和 10K  组成 ,

万用表测量 光伏板  电压 36V  , 万用表测量电阻分压后的电压 11.842v

测量最好是输出一个稳定的电压 用于测量计算

36v / 11.842v =3.04 倍计算后当前分压器 倍数大约是 3.04倍  ± 0.05

具体需要更具实际情况测量所得

INA 3221 经过 分压器 后 采集到的电压值为11.822v ( 分压采集后的电压 和 万用表几乎一样)

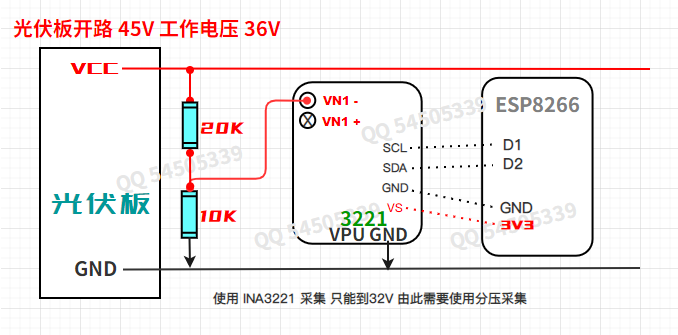

电阻分压器接线图

下面是 采集 计算后 输出 到页面 的光伏板 电压值

3.04倍 x 11.842v =35.999v ( 实际中采集电压会不停的变化  我的采集频率1秒一次)
